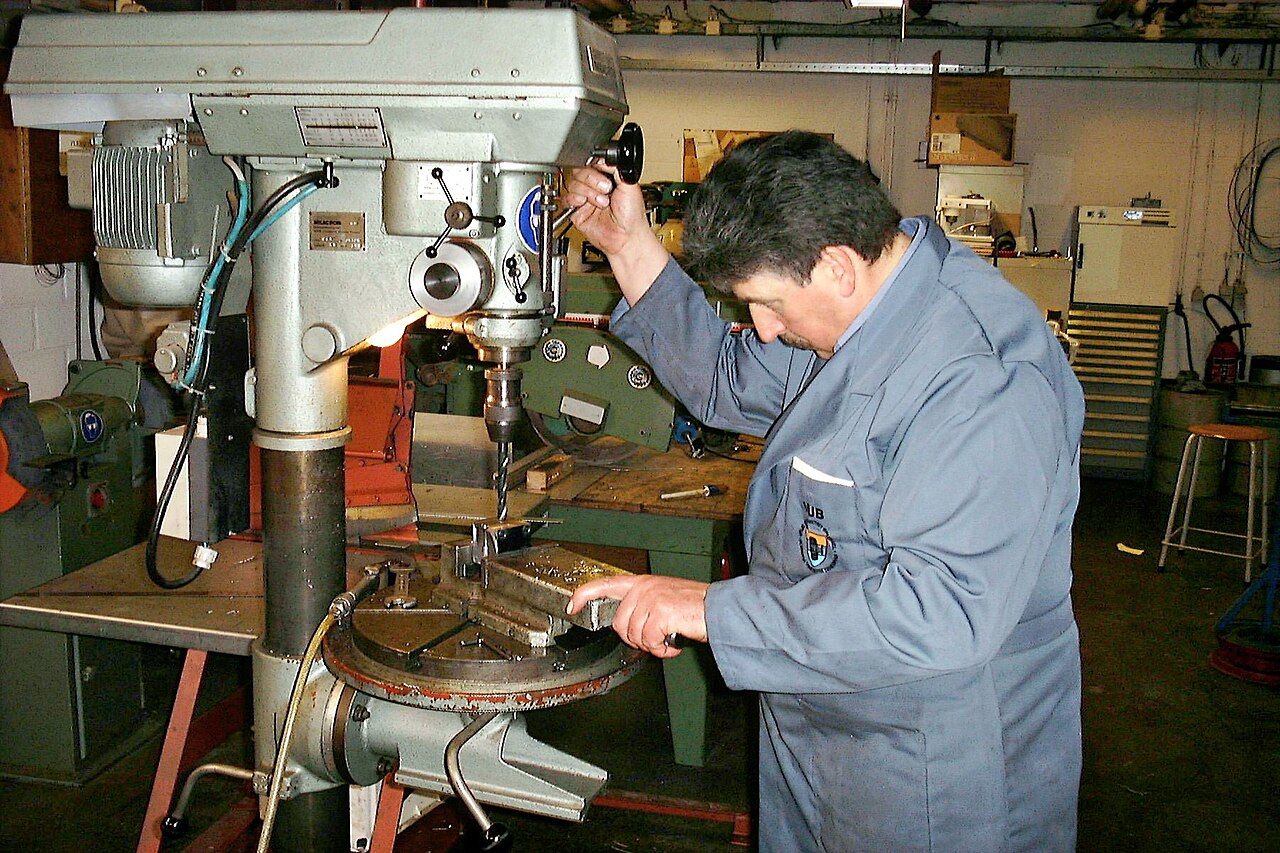

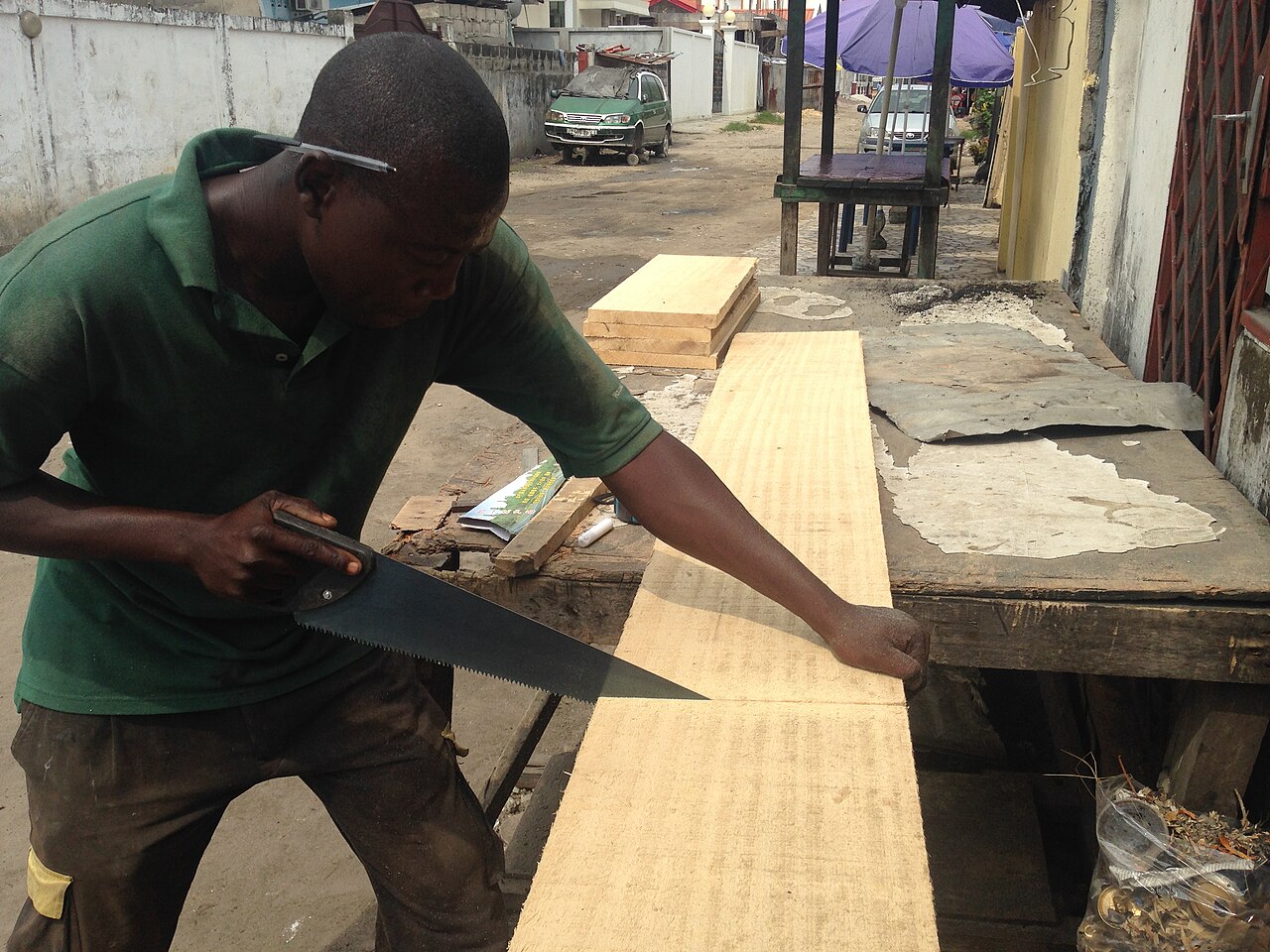

제품의 설계와 제작

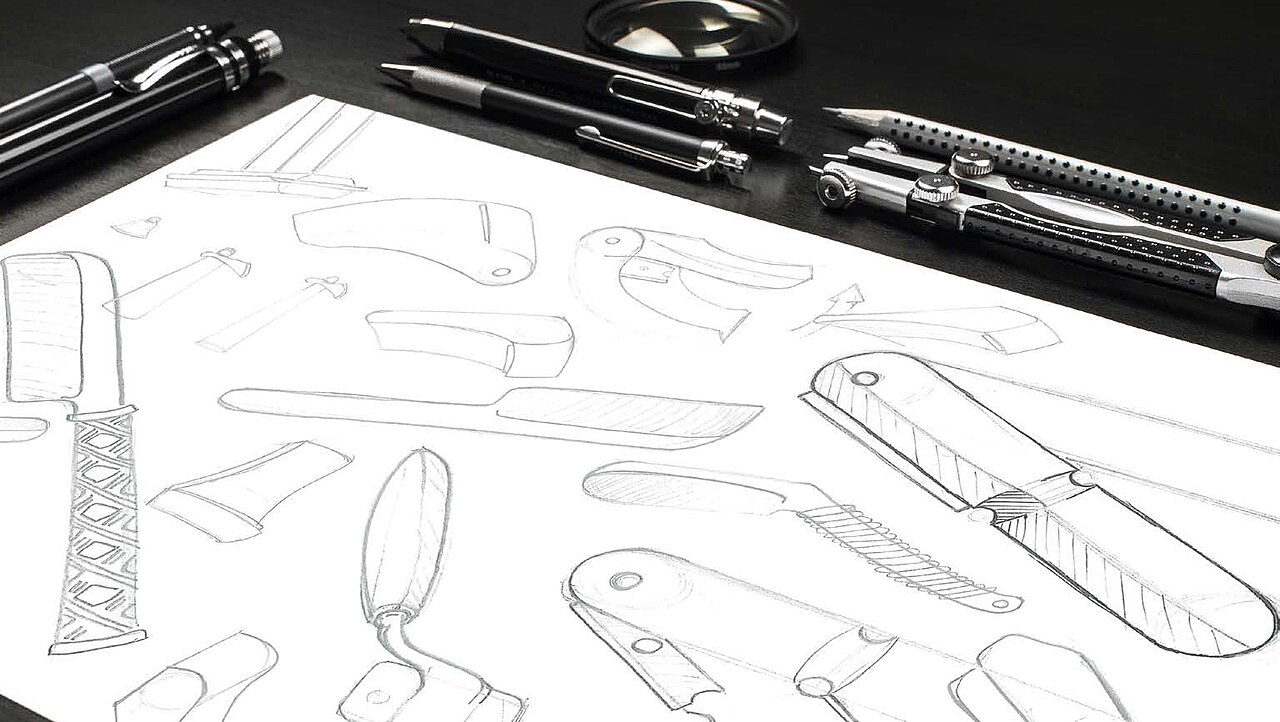

설계는 제품을 포함한 인공물의 구조와 형태를 표현하고 계획하며 창조하는 모든 행위를 말한다. 그중 제품 설계는 제품 아이디어를 구상하고, 의도한 것을 정확하게 제작할 수 있도록 도면으로 나타내는 것이다. 설계가 제대로 이루어지지 않으면 원하는 제품을 만들 수 없고, 완성된 제품의 기능도 떨어진다.

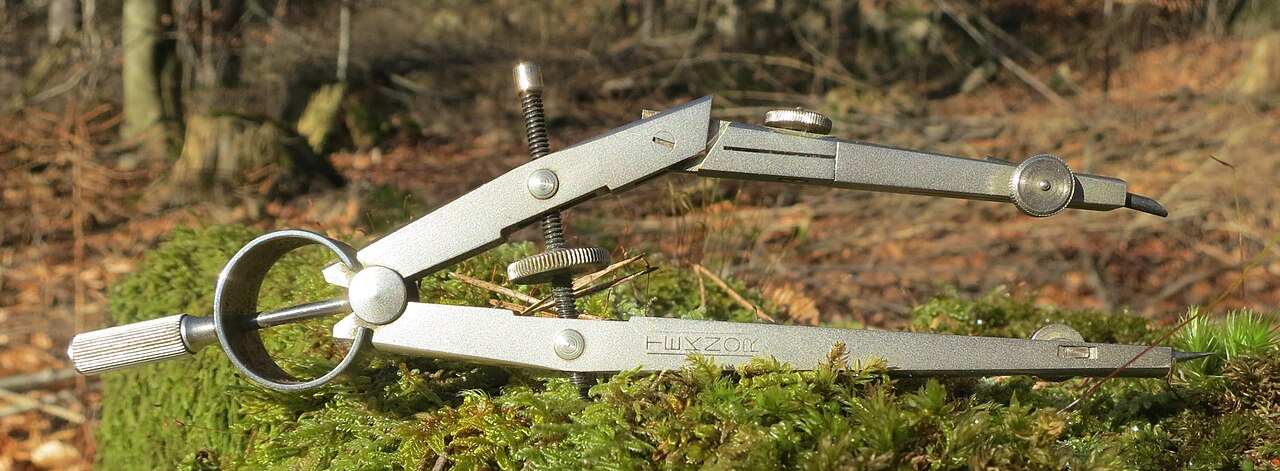

이렇게 구상한 설계는 도면으로 표현한다. 도면은 물체의 크기·모양·구조 등을 선·문자·기호로 정해진 규칙에 따라 나타낸 것으로, 다음 세 가지 기능을 한다.

정투상도는 물체의 각 면을 투상면에 평행하게 놓고, 그 면을 직각 방향에서 바라본 모양을 그린 도면이다. 비스듬히 보지 않으므로 길이가 줄어들거나 기울어지지 않아 모양과 크기를 정확히 읽을 수 있다. 보통 정면도·평면도·우측면도 세 방향을 한 벌로 그리며, 한국산업표준(KS)의 제도 통칙은 정면도를 기준으로 평면도를 위, 우측면도를 오른쪽에 놓는 제3각법을 원칙으로 한다. 등각 투상도처럼 한눈에 입체로 보이지는 않지만, 만들 때 필요한 치수를 정확히 알 수 있어 제작용 도면으로 쓴다.

제도 용지는 일반적으로 A열을 쓰며 가로:세로의 비는 약 1:1.414이다. A0를 반으로 자를 때마다 A1·A2·A3·A4가 되고, 잘라도 비율은 변하지 않는다. 실제 물체와 도면의 크기 비율인 척도는 세 가지로 나뉜다.

치수를 기입할 때는 외형선 양 끝에서 치수 보조선을 끌어내고, 변에 평행하게 치수선을 그어 양쪽에 화살표를 붙인 뒤 치수를 적는다. 치수의 기본 단위는 mm이며, 중복 치수는 피하고 정면도에 집중하여 기입한다.
